您的位置:首页>>产品展示>>SHARP系列
SHARP系列

SHARP系列

在线咨询全国热线
024-89700158

产品特点

◎ 一体式床身高刚性结构,三点支撑,精度更稳定◎ 对称式结构,具有热、力学对称结构优势
◎ 大扭矩电主轴,可实现粗、精加工◎ 全闭环精度控制系统
◎ 一次装夹,完成五面、五轴加工◎ 全封闭式防护


标 准 配 置
数控系统SIEMENS工作灯和三色警示灯
B轴齿轮传动铣头C轴齿轮传动工作台
电主轴各轴光栅尺闭环控制
操作面板及可移动操作手持单元集中润滑系统
自动排屑系统X、Y、Z轴导轨防护
全封闭防护地脚垫铁



选 项 配 置
数控系统德国 HEIDENHAIN工件自动测量
刀号自动检测车铣复合
主轴中心出水油雾收集
旋转视窗自适应控制
专用后置处理软件快速编程与仿真软件
定制化加工工艺服务视频监控系统


项目单位SHARP80USHARP100USHARP125USHARP210USHARP270U
工作台工作台尺寸
mm

Φ900×700

* 车铣800

Φ1100×9100

* 车铣1000

Φ1400x1250

* 车铣1250

Φ1800Φ2200
工作台承重kg

1500

* 车铣1300

2200

* 车铣1600

3000

* 车铣2500

8000


12000


加工范围主轴箱左右最大行程——X轴mm8001000140021002700
工作台前后最大行程——Y轴mm10501100125021002700
主轴箱上下最大行程 ——Z轴mm850100010001250(1700*)1600
单摆头回转——B轴°-30/180(0.001)-70/180(0.001)
工作台回转——C轴°N*360(0.001)
被加工工件最大回转直径
mmΦ950Φ1100Φ1400Φ2500Φ3000
被加工工件最大高度mm13001500150023002600
主轴锥孔
HSK-A100(SK50)
最高转速rpm15000; 12000; 10000; 7000
额定扭矩S1/S6Nm220/305; 300/452;  400/560; 550/650
主轴电机功率S1/S6kW35/48; 48/71; 50/70; 75
快速移动X、Y、Zm/min3020
B轴r/min15
C轴r/min

15

*车铣350

15

*车铣350

10

*车铣200

108

注:注:上表中所列技术参数仅供参考,如有更改,恕不另行通知。

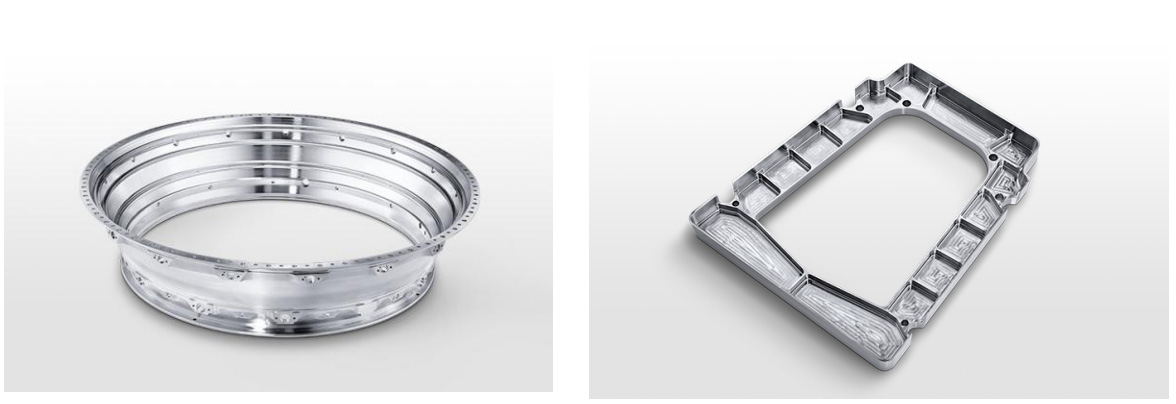

SHARP系列案例展示

经典应用:钛合金及高温合金机匣和高强度复杂零件
